针灸治疗仪单片机开发

本项目为某医疗公司开发的针灸治疗仪产品,针对原治疗仪不足,进行改造。1)      工作原理调整:原来555芯片+三极管驱动方式改为:单片机+模数转换+多路复用开关+功率推放。2)      添加液晶显示,LCD19264显示3)    &

  • Model:

本项目为某医疗公司开发的针灸治疗仪产品,针对原治疗仪不足,进行改造。

1)      工作原理调整:原来555芯片+三极管驱动方式改为:单片机+模数转换+多路复用开关+功率推放。

2)      添加液晶显示,LCD19264显示

3)      所有旋钮调整改为上下按键调整,共4*5=20个按键。

4)      输出强度要求8档可调。目前可实现>100级强度可调。

5)      5路输出改为6路输出。

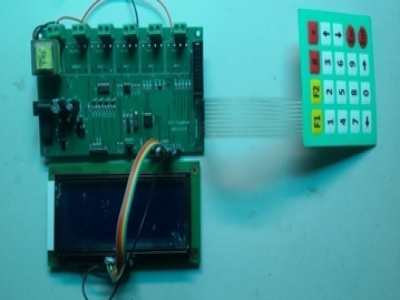

  样品电路板如下:


blob
