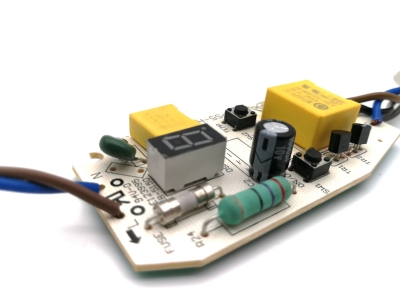

台式分区电热毯控制器PCBA
台式分区电热毯控制器功能说明：一、工作电压范围和负载功率：1、AC 190V-250V/MAX150W二、显示模式1、液晶屏显示1个。三．操作界面四、控制程序1、上电显示屏点亮一秒钟。无输出，液晶屏显示如下图 （红色显示，白色不显示）2、开关键。上电后按该键2秒以上进入默认状态（Body和Feet都是5档3小时），液晶屏显示如下图（ 红色显示，白色不显示）。若在开机状态，按该键2秒以上
- Model：
台式分区电热毯控制器功能说明：
一、工作电压范围和负载功率：
1、AC 190V-250V/MAX150W
二、显示模式
1、液晶屏显示1个。
三．操作界面
四、控制程序
1、上电显示屏点亮一秒钟。无输出，液晶屏显示如下图 （红色显示，白色不显示）
2、开关键。上电后按该键2秒以上进入默认状态（Body和Feet都是5档3小时），液晶屏显示如下图（ 红色显示，白色不显示）。若在开机状态，按该键2秒以上为关机，无显示，无输出。
3、默认状态，（Body和Feet都是5档3小时）。
4、Timer键。在默认状态时按该键第一次可进入定时设置状态。定时数字18闪动，如下图（红色显示，白色不显示，黄色为闪动），闪动时间为3 秒，按+-键可增减定时时间，闪动停止后按+-键无作用。操作完成30秒后自动息屏。
5、Mode键。在默认状态按该键可进入温度档位设置状态，第一次按该健Body和温度档数字8闪动，如下图（红色显示，白色不显示，黄色为闪动），闪动时间为3 秒，按+-键可增减Body温度档位，闪动停止后按+-键无作用。
再次按该键Feet和温度档数字8闪动，如下图（红色显示，白色不显示，黄色为闪动），闪动时间为3 秒，按+-键可增减Feet温度档位，闪动停止后按+-键无作用。操作完成30秒后自动息屏。（档位显示最终的设置档位）。
6、定时功能：1~12小时。
7、息屏状态时按任何键可点亮显示屏，再按按键方可操作。
8、定时结束后按任意键可进入最后设置的状态。
9、4~9档工作3小时后自动转到3档。
10、功率调节
设定功率共分9段：功率调节采用脉宽控制，周期为10秒。
1档（20%）-2档（30%）-4档（40%）-4档（50%）-5档（60%）-6档（70%）--7档（80%）-8档（90%）-9档（100%）
四、故障保护
1)当检测到感温线与负载之间漏电电阻300K~150K之间时，停止输出。小于150K时，档位显示“E”闪动。同时关闭输出。其它符号不显示。
2)当检测到负载开路或外层感温线开路时档位显示“P”闪动。同时关闭输出。其它符号不显示。
3)为了防止插座接触不良，提示或控制其使用。要求连续3次掉电，控制器都将恢复初始状态(关机)。
4) 以上检测都在开机下进行。
台式分区的保护。
1：检测线开路，档位数字显示"P"其它不显示。
2：公共线开路，档位数字显示"P",Body Feet 和人体上下部都闪烁。
3：Body线开路，档位数字显示"P",Body和人体上部 闪烁。
4：Feet线开路，档位数字显示"P",Feet和人体下部闪烁。
5：短路时 档位数字显示“E"其它不显示。
