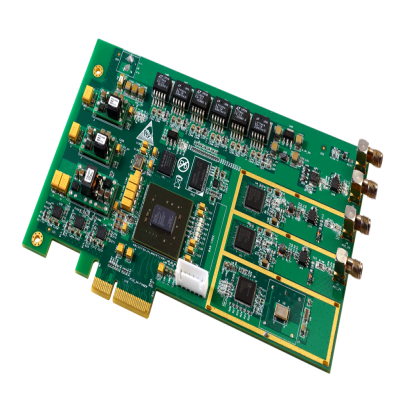

高速FPGA采集卡
基本功能： 双通道模拟信号采集；PCIE接口传输速度533MB/s；带宽（-3dB）80MHz；转换精度12位；最高采样率200Msps/s；输入范围分别是±1V,±2.5V,±5V；输入AC/DC；输入阻抗可设置；输入过压保护是±10V。应用场景： 数字示波器、软件无线电、检测仪器、高速数据采集处理系统 指标要求：指标内容中频输入频率DC~200MHz，任
- 型号： 高速FPGA采集卡
基本功能：
双通道模拟信号采集；PCIE接口传输速度533MB/s；带宽（-3dB）80MHz；转换精度12位；最高采样率200Msps/s；输入范围分别是±1V,±2.5V,±5V；输入AC/DC；输入阻抗可设置；输入过压保护是±10V。
应用场景：
数字示波器、软件无线电、检测仪器、高速数据采集处理系统
指标要求：
指标 | 内容 |
中频输入频率 | DC~200MHz，任意设置例如 （1k,2k,5k,1M,2M,5M,10M,20M,50M,100M,200M） |
采样速率 | 最高采样率 200MS/s |
最大中频处理带宽 | 80MHz（-3dB） |
转换精度 | 12位 |
工作方式 | 单通道工作或者双通道同时工作 |
输入阻抗 | 50Ω，1MΩ(可设置) |
FFT | 512~16K |
中频分析带宽 | 150Hz~80MHz，任意输入 |
板载缓存 | 提供1Gb DDR2缓存空间，可以用于需要大容量 缓存的计算 |
JTAG口 | 预留JTAG升级口 |
PCIE速率 | 533MB/s |
供电 | PCIE标准接口 |
工作温度 | 0-40 °C |
功耗 | 小于20W |

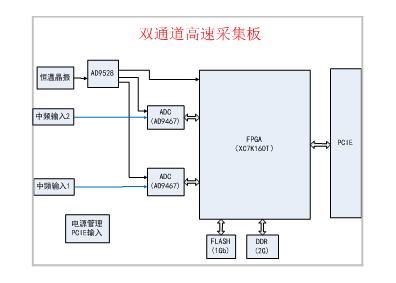

方案介绍：
