蓝牙mesh智能灯控PCBA方案开发

精心设计的一款LED驱动模块。该模块具有3路PWM端口,可以用于控制RGB三种颜色的彩色灯(也有RGBW 4路PWM版本,需提前联系销售)。配合电源系统,模块可以和手机APP直接相连接,通过手机驱动控制LED灯条、七彩灯等。

  • 型号: 蓝牙mesh智能灯控PCBA方案开发

精心设计的一款LED驱动模块。该模块具有3路PWM端口,可以用于控制RGB三种颜色的彩色灯(也有RGBW 4路PWM版本,需提前联系销售)。配合电源系统,模块可以和手机APP直接相连接,通过手机驱动控制LED灯条、七彩灯等。

蓝牙灯模块


蓝牙mesh智能灯控模块主要用于PWM LED彩灯驱动。可方便的透过手机APP对LED灯进行色彩、亮度、色温、内置多种固定模式、麦克风律动、音乐律动等功能。

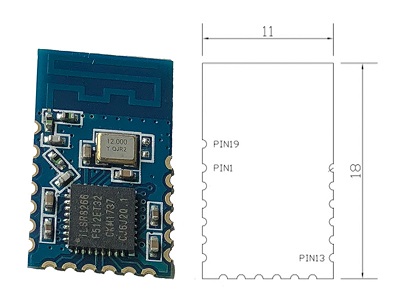

蓝牙灯尺寸


金城天瑞LED智能彩灯的优势:

* 蓝牙版本 Bluetooth V4.0 BLE

* 供电电压 2.0V~3.6V

* 耗电电流 正常工作电流约15mA,深度睡眠(关机)电流2uA

* 工作温度 -40 ~ +85 ℃

* 射频频率2.4GHz

* 支持250kbps,500kbps,1Mbps,2Mbps 的数据速率

* 尺寸超小,11 * 18mm,方便用户集成与大多数便携设备中

* PWM工作频率2KHz

注意:GT-MLED01系列蓝牙模块对电源供电电路有一定的要求:3.3V的供电电压的纹波系数要小于200mV,最小输出电流要大于20mA (3.3V稳压器件选择时需要根据实际电路的电流来决定)

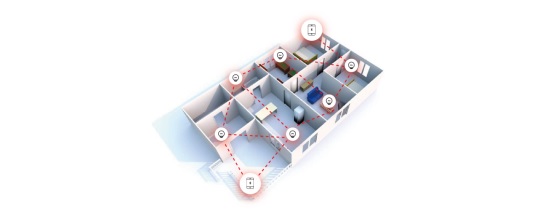

MESH灯示意图


每个网络支持60000多个设备,只需要连接其中任何一个即可控制整个网络


蓝牙灯模块
MESH组网,设备相互中继、路由,只要节点距离满足,无通信死角

mesh蓝牙灯

APP简单介绍:

Mesh蓝牙灯的测试APP:RGBW调光

步骤:
1、蓝牙灯供电;
2、打开
APPRGBW调光

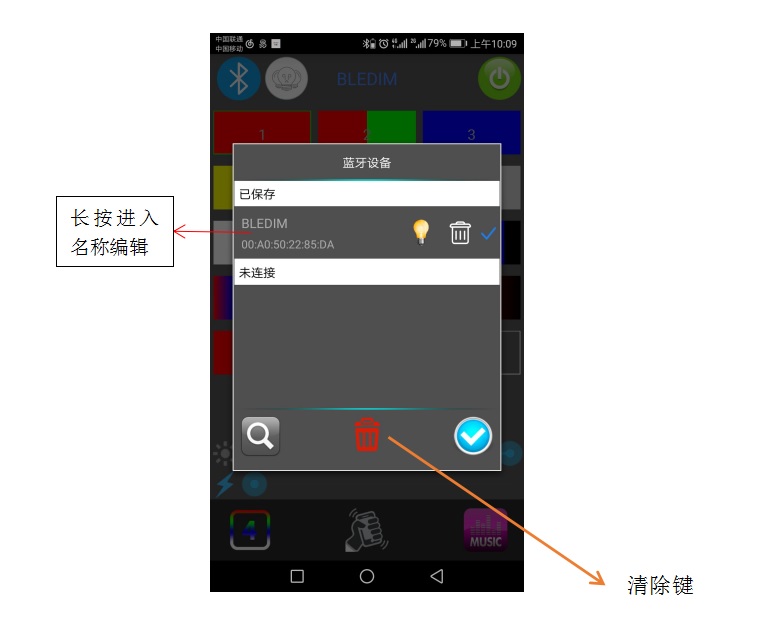

3、进入主界面如下图APP会自动搜索设备,点击设备连接,显示如下,设备与手机连接成功!(清除键用于清楚所有设备的连接记录),长按设备名称可进入编辑模式,自定义名称;



单片机开发

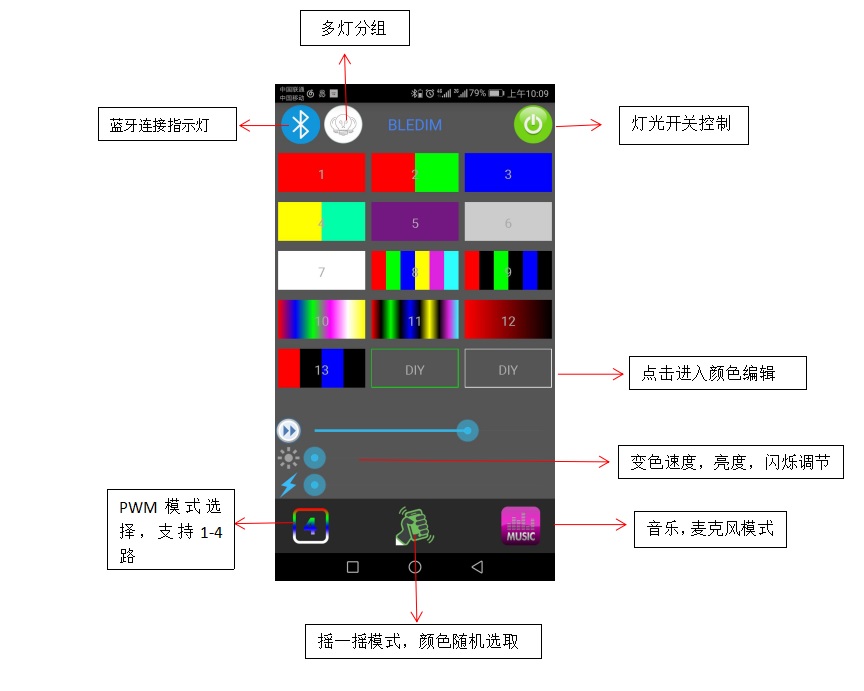

4、连接完成后进入主控制界面,如下图:


单片机开发
