基于ARM/DSP 的高性能驱动方案

近年来变频控制因其节能、静音及低颤动而得到广泛的关注和应用,基于ARM/DSP 的高性能驱动方案为中大功率三相电机提供了高性能、多控制方式的解决方案,其主要应用于对电机控制的性能、实时性方面要求比较高的场合,如工业缝纫机、数控机床、白色家电、工业风机等。 该方案采用32位ARM/DSP作为主控芯片;为了减少电路的复杂度,提高可靠性,采用智能功率模块作为电机功率驱动部分;该方案整合目前常用的电流检测电路,以适应于不同电机及不同控制方式的要求;同时由于采用了高性能的MCU,更多类型的通信接口可被灵活应用,如:URAT、CAN、RJ45等。

  • 型号: 基于ARM/DSP 的高性能驱动方案

方案简介

近年来变频控制因其节能、静音及低颤动而得到广泛的关注和应用,基于ARM/DSP 的高性能驱动方案为中大功率三相电机提供了高性能、多控制方式的解决方案,其主要应用于对电机控制的性能、实时性方面要求比较高的场合,如工业缝纫机、数控机床、白色家电、工业风机等。 该方案采用32位ARM/DSP作为主控芯片;为了减少电路的复杂度,提高可靠性,采用智能功率模块作为电机功率驱动部分;该方案整合目前常用的电流检测电路,以适应于不同电机及不同控制方式的要求;同时由于采用了高性能的MCU,更多类型的通信接口可被灵活应用,如:URAT、CAN、RJ45等。

其主要涵盖的电机类型及控制方式:


电机

技术

控制环路

反馈

交流感应(ACI)

V/F

速度

转速表

FOC

速度和转矩

转速表

FOC

速度和转矩

无传感器

永磁同步/无刷直流(PMSM/BLDC)

FOC

速度和转矩

编码器

FOC

位置、速度和转矩

编码器

FOC

速度和转矩

无传感器

无刷直流(BLDC)

梯形

速度和转矩

霍尔

梯形

速度和转矩

无传感器

步进(STEPPER)

微步

位置、速度和转矩

无传感器


       高性能电机控制带来的更高价值:

可变速控制                    无传感器控制
矢量控制                        多轴控制
空间矢量PWM               灵活的通信接口
更高的电机效率            每个控制器可控制更多的电机
更高的控制效率            更丰富的系统功能
更高的功率级效率         更高的可靠性和稳定性
更高的性价                     一个平台可支持更多的产品

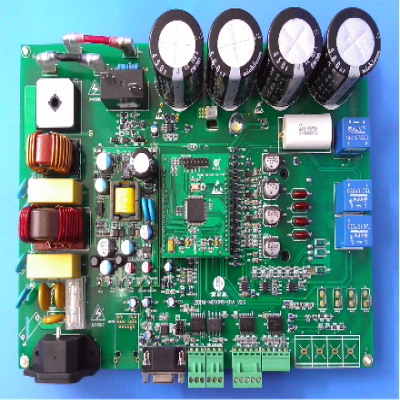

 方案图片:


1323998678

1320890015-1单片机开发

单片机开发

方案框图:


1320890389单片机开发

工作电压:48V~220V;
驱动功率:0~2KW;
控制器:ARM、DSP;
主机通信:CAN、UART、RJ45;
连接方式:隔离、非隔离;
电机类型:BLDC、PMSM、ACIM、STEPPER;



标签: 驱动方案
